| 应用范围：安全 | 品牌：上海雷普 | 型号：JCO-4 JDO-5 JDO-6 JDO-7 |
| 额定电流：21.8 | 额定电压：24 | 产品系列：3RH11 |
| 触点负载：1极 单接点 1转换 | 触点切换电流：8 | 触点切换电压：380 |
| 触点形式：AgCdO | 防护特征：x | 线圈电源：x |
| 线圈功率：x |

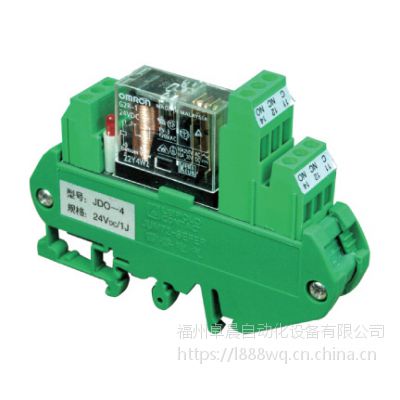

型号 | JDO-4 |
规格 | 24V DC/1J |
输入激励端 | |
额定电压 | 24V DC |
电压 | 额定值 110% |
额定电流 | 21.8mA |
动作电压 | 额定电压 70% |
复位电压 | 额定电压 15% |
消耗功率 | 360mw |
输出触点端 | |
触点类型 | 1极 单接点 1转换 |
触点材料 | AgCdO |
切换电压 | 380V AC, 125V DC |
额定通电电流 | 8A |
电阻负载 | 2000VA, 240W |
诱导负载 | 1500VA, 120W |
吸动延时 | 15ms |
返回滞后 | AC:10ms, DC:5ms |
动作频率 | 1800 次 / 小时 |
测试耐压 | 线圈与触点 5000VAC 50HZ 1 分钟 min |
机械寿命 | 2× 10 次开关动作 |
电气寿命 | 1 × 10 次开关动作 |
储存温度 | -40 ℃ ~+ 55 ℃ |
工作温度 | -25 ℃ ~+ 40 ℃ |
环境湿度 | 动作时 ： 35~85% |
型号 | JDO-5 |
规格 | 24V DC/2J |
输入激励端 | |
额定电压 | 24V DC |
电压 | 额定值 110% |
额定电流 | 21.8mA |
动作电压 | 额定电压 70% |
复位电压 | 额定电压 15% |
消耗功率 | 360mw |
输出触点端 | |
触点类型 | 2 极 单接点 2 转换 |
触点材料 | AgCdO |
切换电压 | 380V AC, 125V DC |
额定通电电流 | 4A |
电阻负载 | 1000VA, 120W |
诱导负载 | 375VA, 75W |
吸动延时 | 15ms |
返回滞后 | AC:10ms , DC:5ms |
动作频率 | 1800 次 / 小时 |
测试耐压 | 线圈与触点 5000VAC 50HZ 1 分钟 min |
机械寿命 | 2 × 10 次开关动作 |
电气寿命 | 1 × 10 次开关动作 |
储存温度 | -40 ℃ ~+ 55 ℃ |
工作温度 | -25 ℃ ~+ 40 ℃ |
环境湿度 | 动作时 ： 35~85% |
型号 | JDO-6 |
规格 | 24V AC-DC/2J |
输入激励端 | |
额定电压 | 24V DC |
电压 | 额定值 110% |
额定电流 | 21.8mA |
动作电压 | 额定电压 70% |
复位电压 | 额定电压 15% |
消耗功率 | 360mw |
输出触点端 | |
触点类型 | 2 极 单接点 2 转换 |
触点材料 | AgCdO |
切换电压 | 380V AC, 125V DC |
额定通电电流 | 4A |
电阻负载 | 1000VA, 120W |
诱导负载 | 375VA, 75W |
吸动延时 | 15ms |
返回滞后 | AC:10ms, DC:5ms |
动作频率 | 1800 次 / 小时 |
测试耐压 | 线圈与触点 5000VAC 50HZ 1 分钟 min |
机械寿命 | 2 × 10 次开关动作 |
电气寿命 | 1 × 10 次开关动作 |
储存温度 | -40 ℃ ~+ 55 ℃ |
工作温度 | -25 ℃ ~+ 40 ℃ |
环境湿度 | 动作时 ： 35~85% |
型号 | JDO-7 |
规格 | 48V AC-DC/2J |
输入激励端 | |
额定电压 | 48V DC |
电压 | 额定值 110% |
额定电流 | 11.5mA |
动作电压 | 额定电压 70% |
复位电压 | 额定电压 15% |
消耗功率 | ≈360w |
输出触点端 | |
触点类型 | 2极 单接点 2转换 |
触点材料 | AgCdO |
切换电压 | 380V AC, 125V DC |
额定通电电流 | 4A |
电阻负载 | 1000VA, 120W |
诱导负载 | 375VA, 75W |
吸动延时 | 15ms |
返回滞后 | AC:10ms, DC:5ms |
动作频率 | 1800 次 / 小时 |
测试耐压 | 线圈与触点 5000VAC 50HZ 1 分钟 |
机械寿命 | 2× 10 次开关动作 |
电气寿命 | 1 × 10 次开关动作 |
储存温度 | -40 ℃ ~+ 55 ℃ |
工作温度 | -25 ℃ ~+ 40 ℃ |
环境湿度 | 动作时：35~85% |
