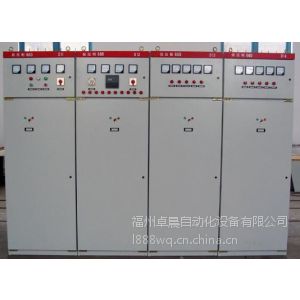

使用范围
GCS系列开关柜适用于工矿企业，三相交流频率50HZ，频定电压380V到360V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站，码头，高层建筑尤其适用于发电厂，变电站，石油，化工，冶金，机械的群控系统的现场控制装置，石矿企业，高层建筑等低压配电系统的动力，配电和电动机控制中心，电容补偿的电能转换，分配于控制作用。在大单位的机容量的发电厂，在规模石化等行业的低压动力控制中心和电动机控中心等电力使用场合时能满足于计算机接口的特殊需要。
产品具有分断强，接通能力高，动热稳定性好，电气方案灵活，组合方便，系列性实用性强，结构新颖，防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
GCS符合IEC439-1《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》，ZBK36001《低压抽出式成套开关设备》等标准。

电气性能
1.基本电气参数

额定绝缘电压交流660（1000）V

额定工作电压
主电路交流380（660）V       辅助回路交流380.220V    50（60）HZ    直流220.110V
水平母线额定电流≤4000A
垂直线线额定电流1000A
额定峰值耐受电流（0.1S）105KA.176KA
额定短时耐受电流（IS）50KA.80KA
2主电路方案
2.1主电路方案共32组118个规格，不包括由于辅助电路的控制于保护的变化而派生的方案和规格。
主电路方案额度工作电流为4000A，适合2500KVA及以下的配变压器选用。为适应供用电提高功率因数的需要而设计了电容器补偿柜，考虑综合投资的需要设计了电抗器柜。

2.2辅助电路方案GCS辅助电路共有方案120个，交流操作部分63方案，直流操作部分为57个方案，直流操作部分的辅助电路方案，主要用于开发电厂变电的低压厂（所）用系统；适用于200MW和300MW及以上容量机组低压厂用系统，工作（备用）电源进线，电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助电路方案主要用于厂矿企业及高层建筑的变电所的低压系统，有6种适用于双电源进线操作控制的组合方案，并设有操作电气连锁的备用自投，自复等控制电路，工程设计中可以直接采用。

结构特点

1主构架采用8MF型钢，有拼装和部分焊接两种结构型式，主构架上均有安装模数孔E=20mm。
2各功能室严格分开，其隔室主要分为功能单元室，母线室，电缆室，各单元的功能作用相对独立，柜体结构见图1.2.3尺寸风表3.4.5水平母线室置于柜体后部，要求有母线桥时可在柜顶增加母线盒
3一个抽屉为一个独立功能单元，一个单元抽屉的尺寸为：169（高）*560（宽）*407（深），二分之一单元抽屉的宽为280，二单元三单元仅以高度做二倍，三倍的变化其余尺寸均同一单元。MCF柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉，抽屉可以方便的实现互换。
4抽屉进出线回路的额定电流在400A及以下，根据回路电流大小采用不同片数的同一规范片式插件<200A。
5抽屉面板有合，断，试验，抽出等位置的明显标志，抽屉设有机械联锁装置。
6馈线柜和电动机控制柜设有专用的电缆隔室有二宽度尺寸（240mm和440mm）可供选用，视电缆数量，截面和对用户对安装维修方便的要求而定。
7功能单元辅助借点数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户与计算机接口的需求。

周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行。
2.户内使用，使用地点的海拔高度不得超过2000m
3.周围空气相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.GCS安装时与垂直的倾斜度不超过50%，且整组柜列相对平整（符合GBJ232—82BI标准）。
5.GCS安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
6.用户有特殊要求时，可以于本公司协商解决。
